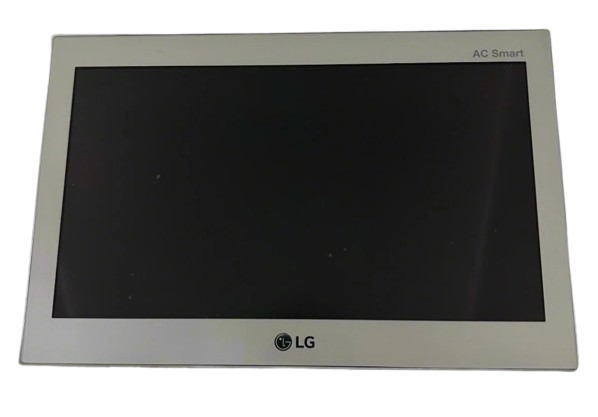

LG AC Smart 5 Merkezi Kontrol Ekranı PACS5A000

Genel Özellikler:

1. Ekran ve Kullanıcı Arayüzü:

   • 10 inç sınıfı TFT LCD dokunmatik ekran (1024 x 600 çözünürlük).
   • HTML5 destekli grafik kullanıcı arayüzü.
   • Çıkarılabilir 8GB micro-SD kart (veri yedekleme için).

2. İşlevsellik:

   • İç ünite gruplarının veya bireysel iç ünitelerin kontrol ve izlenmesi.
   • İki dijital giriş ve iki dijital çıkış (cihazların birbiriyle entegrasyonu için).
   • 200 adet programlanabilir zamanlama etkinliği (mod, sıcaklık, fan hızı, kontrol kilidi gibi).

3. Sıcaklık Kontrolü:

   • İki nokta otomatik geçiş.
   • Sıcaklık set noktası aralığı sınırlandırma.
   • Çalışma zamanı sınırı (boş mod geçersiz kılma).

4. Gelişmiş Özellikler:

   • Görsel kat planı navigasyonu.
   • Hata e-posta bildirimi.
   • Enerji raporlama (uygun aksesuarlarla).
   • Yazılım cihaz entegrasyonu.

5. Bağlantı ve İletişim:

   • Ethernet ve RS-485 (V-Net) desteği.
   • BACnet TCP/IP ve Modbus TCP protokolleri desteklenir.
   • Maksimum 128 cihaz, 16 dış ünite (ODU), 2 kontrol cihazı desteklenir.

Teknik Özellikler:

• Boyutlar: 10” x 6-5/8” x 1-3/16” (254mm x 168mm x 30mm).
• Çalışma Ortamı:
  • Çalışma sıcaklığı: 32°F - 104°F (0°C - 40°C).
  • Depolama sıcaklığı: -4°F - 140°F (-20°C - 60°C).
  • Nem: %0 - %98 (yoğuşmasız).
• Güç Tüketimi: 22 VA.
• Güç Girişi: 24 VAC 60 Hz.

Desteklenen Aksesuarlar:

• PI‐485 V‐Net Arayüz Adaptörleri.
• PEXPMB000 Giriş/Çıkış Modülü.
• PQNUD1S41 Güç Dağıtım Göstergesi (isteğe bağlı).

Kullanım Alanları:

• İç Üniteler (IDU):
  • Çalışma modu, fan hızı, sıcaklık set noktası kontrolü.
  • Hata kodu ve alarm izleme.
• Dış Üniteler (ODU):
  • Kompresör çalışma durumu, basınç, sıcaklık ve enerji dağılımı.
• Havalandırma (AHU):
  • CO₂ değerleri, nem kontrolü, damper ayarları.
• Tüm Ünite Kontrolleri:
  • Merkezi kapatma/açma.
  • Zirve kontrol operasyonu.
